　　知识是软启动器接线及参数设置方法领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

的原理是通过控制接在


电源

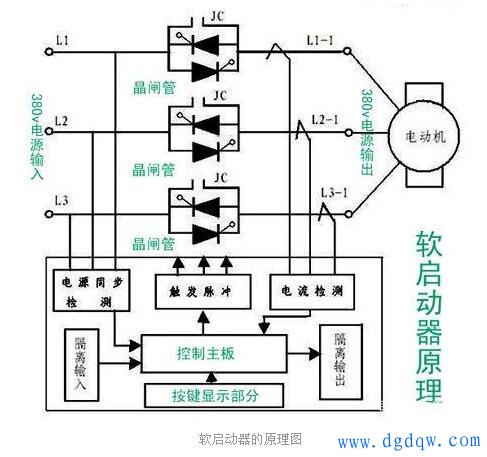

　　和被控电机之间的3对反并联晶闸管的导通角使电机端子上的电压从预设值上升到额定电压，原理图如下



　　软启动器的接线，下面是软启动器的接线图

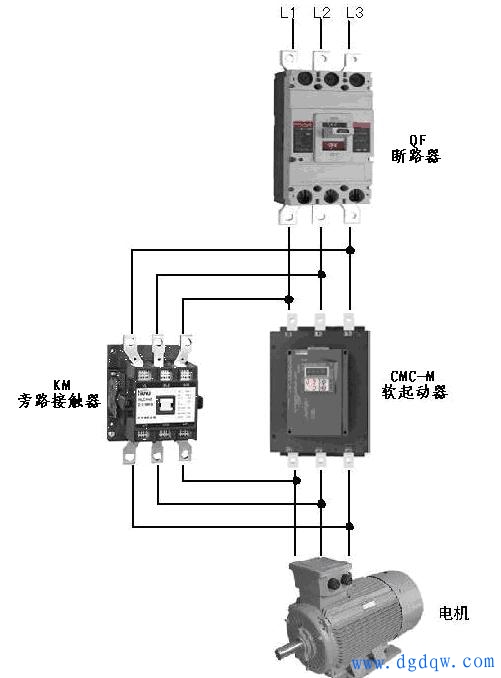

软启动器主线路实物接线图

　　主线图接线此较简单，三相交流电通过

断路器




　　接到软启动器的R，S，T进线端子上，出线U，v，w接到电机上，旁路

接触器

　　的输入端分别接R，S，T上，输出端分别接到U，v，w三个端子上，接线时注意不能接乱，以免短路，R，S，T三个进线端通过旁路接触器后，分别对应接到U，v，w上。

二次接线，1和2是旁路





继电器

　　输出触点，一边通过FU接到相线L3上，一端通过旁路接触器线圈接到L1上，当软启完成电机启动后，旁路继电器常开点闭合，旁路接触器线圈得电，旁路接触器主触点吸合，把软启动器旁路掉，端子7和端子10接急停按钮，断开时急停车，8和10是软停车，8和10之间接个停止按钮，9和10是启动端子，9和10之间接启动按钮，端子10是公共端，11和12是0一20毫安输出端子接电流表，端子6和7是故障继电器常开触点，当软启动器出现故障时会闭合，利用这一特点，可以把一个继电器线圈串到这个常开触点上，然后接上电源，把这个继电器的常闭点串接在急停回路里，一旦软启动器发生故障，6和7闭合，继电器线圈得电，串接在急停回路的常闭触点断开，软启动器停止运行，另外为保证安全，软启动器外壳要可靠

接地

　　，为保证控制线路不受强电影响，控制线要用屏蔽线。各种软启动器型号不同，接线不一样，接线要以产品说明书为准。
