实战经验：太阳能LED广告灯电路图原理

gkxxw123

　　在日常太阳能工作中，广告灯电路图原理是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。
　　个广告灯。
　　用酒杯状的乳白色塑料瓶盖做灯罩。 从 LED 散热板 （自带
　　的） 后面引出正、 负两根线， 穿过灯罩， 经过弯管引入灯座，
　　灯的形状就出来了。 为了充电方便， 使用了

太阳能


板。 但电压太


低， 只能充一


节电

　　池， 为此， 增加了升压板。 为了在阴雨天使
　　用， 增加了交流充电， 并可在交流供电情况下点亮 LED 灯， 电
　　路如图所示。

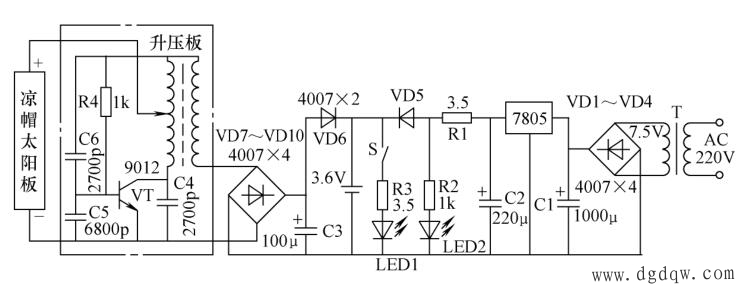

图　太阳能 LED 广告灯电路

　　此 LED 的端电压为 3. 2V、 额定电流 350mA， 经实验， 4. 8V
　　仍可正常工作， 关键是限流在 350mA 左右。
　　升压板是从 6V 应急灯旧板上裁剪下来的振荡电路， 未作任
　　何修改 （见图中点画线线框内。 然后经桥式整流提供充电电流。
　　笔者认为灭蚊拍、

电子

　　点火器、 验币器等振荡电路， 小作修改，
　　也能变通使用。 电池用三节五号 1800mAh 镍氢电池， 夏天不用
　　阳光直接照射太阳板， 在较明亮处即可充电。 交流充电提供

4. 3V 充电电压， 约 350mA 充电电流。 假如使用三节五号镍镉电

　　池， 限流电阻 R1 应改为 8 ～ 10Ω， 以减小充电电流， 避免损坏
　　电池。
