实战经验：DCS系统的特性与结构详解

gkxxw123

　　知识是系统的特性与结构详解领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。
　　，全称分散控制系统（Distributed Control System），也常被称作

集散控制系统

　　，是一种集成了计算机技术、通信技术、显示技术和控制技术的综合系统，专为过程控制和过程监控而设计。其核心理念在于分散控制、集中管理，通过分级管理的方式，实现了配置的灵活性和组态的便捷性。

DCS系统的特性


1.高可靠性：DCS系统基于多台计算机进行协同控制，其系统架构中融入了硬件冗余和网络容错设计。即使某一硬件组件发生故障，系统也能在毫秒级的时间内恢复，确保整体运行的连续性和稳定性。


2.开放性：DCS系统采用了开放式、标准化、模块化和网络化的设计理念。当需要增加或调整系统功能时，只需通过增减硬件配置即可轻松实现，大大提升了系统的可扩展性和灵活性。


3.灵活性：面对控制要求的变更，DCS系统能够通过编程软件轻松实现各种逻辑控制、复杂算法和图形化显示等功能。这种灵活性使得DCS系统能够迅速适应各种复杂的工业控制场景。





4.强大的控制功能：DCS系统内置了丰富的控制算法，包括多种PID控制功能（如串级控制、前馈控制等），并支持高级语言编程，能够编写更为复杂的控制算法，满足各种复杂的工业控制需求。

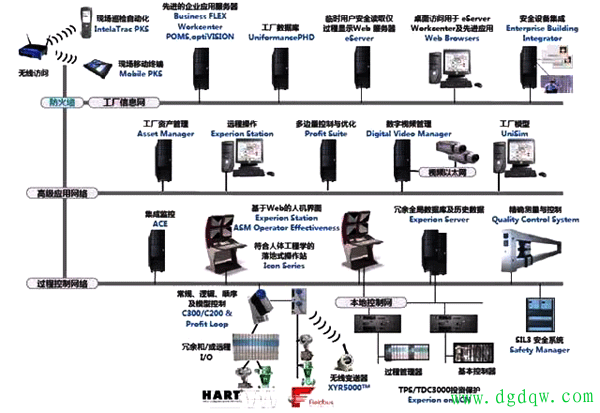

DCS系统的结构

　　DCS系统通常按照结构划分为三个层级：过程控制级、操作维护级和管理层级。

1.过程控制级：主要由过程控制器、I/O组件和现场仪表组成，是系统控制功能的主要实施部分。它负责接收来自现场仪表的信号，并根据预设的控制算法进行处理，然后输出控制信号给现场设备。


2.操作维护级：包括操作员站、工程师站和数据维护站等组成部分。这一层级主要负责系统的操作、组态和数据存储等功能。操作员站提供人机交互界面，工程师站用于进行系统组态和编程，而数据维护站则负责数据的备份和恢复等工作。


3.管理层级：主要包括工厂管理信息系统（MIS系统）和企业资源计划（ERP）等高层次应用。这一层级通过收集和分析来自过程控制级和操作维护级的数据，为企业的生产管理和决策提供有力支持。

　　综上所述，DCS系统以其高可靠性、开放性、灵活性和强大的控制功能等特性，在工业

自动化

　　领域发挥着举足轻重的作用。通过不断优化和升级，DCS系统将继续为工业生产的智能化和自动化提供有力保障。
