很多电工新手在利用相位移钟时序数判定变压器联结组别时，都会纠结一个核心问题：到底该用相电压判断，还是用线电压判断？其实大家完全不用纠结，无论采用线电压还是相电压判定，最终得出的变压器联结组别结果是完全一致的。今天就结合电工实操逻辑，用最通俗的方式讲透原理，帮大家彻底吃透这个知识点。

首先我们牢记变压器钟时序数的核心定义，这是判断的基础：绘制高压绕组相量图时，固定将高压A相相量对准12点钟方向；再根据变压器绕组的感应电压关系，确定低压a相的相量位置，该相量对应的时钟小时数，就是变压器的联结组别钟时序数。需要注意，相量统一为逆时针旋转，相序遵循标准A-B-C顺序。



我们以电工现场最常见的Yd11变压器为例，分别用相电压、线电压两种方法实操判断，直观验证结果的一致性。

按照基准规则，先把高压侧相电压UA（X极指向A极）固定在12点钟方位。dgdqw.com结合变压器铁芯绕制规律和同名端特性来看，高压侧相电压UA与低压侧线电压Uca（c极指向a极）绕制在同一根铁芯柱上，且绕组绕向完全一致，二者电压相量方向同步。

基于这个对应关系，就能明确低压侧a相相量最终落在11点钟方向，对应变压器联结组别为11组。

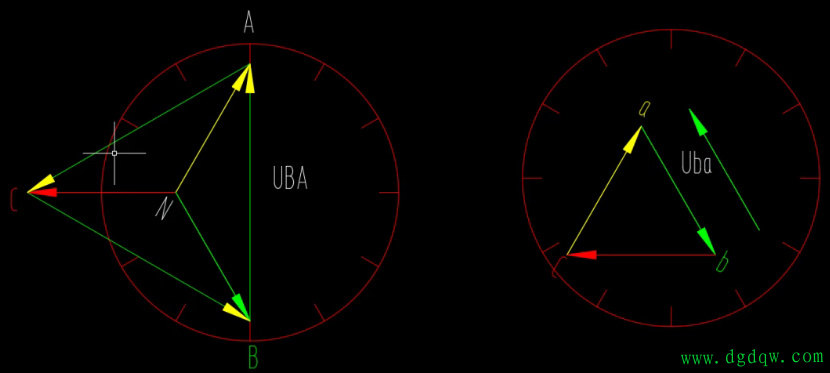

很多老师傅现场也会用线电压快速判定，逻辑同样靠谱。我们选取高压侧线电压UBA作为基准，将其相量固定对准12点钟方向。

依旧依托绕组铁芯的对应关系，同一铁芯柱上绕向相同的高压UA与低压Uca相量方向一致，https://www.dgdqw.com电工学习网。以此推导低压侧线电压Uba的相量位置，最终得出的相量方位同样是11点钟，和相电压判断结果完全相同。

通过Yd11变压器的实例就能明确：线电压、相电压两种判定方式不存在结果偏差，只是实操选用的基准相量不同而已。

其实判断变压器联结组别，不用死记硬背复杂公式，抓住两个核心关键点，无论哪种方法都不会出错。



第一，找准基准相量。明确哪一个电压相量固定对准12点钟方向，这是所有判断的前提，基准一旦选错，后续结果全部偏差。

第二，核对绕组对应关系。依托绕组绕向和同名端，精准找出高低压侧方向一致的对应相量，这是判定结果准确的核心关键。

总结来说，大家实操中不用刻意区分线电压或相电压，根据现场图纸、测量数据灵活选择即可。只要掌握基准定位和相量对应两大核心，就能快速、准确判定变压器联结组别。

希望能帮到有需要的同行，有问题欢迎在评论区交流。
