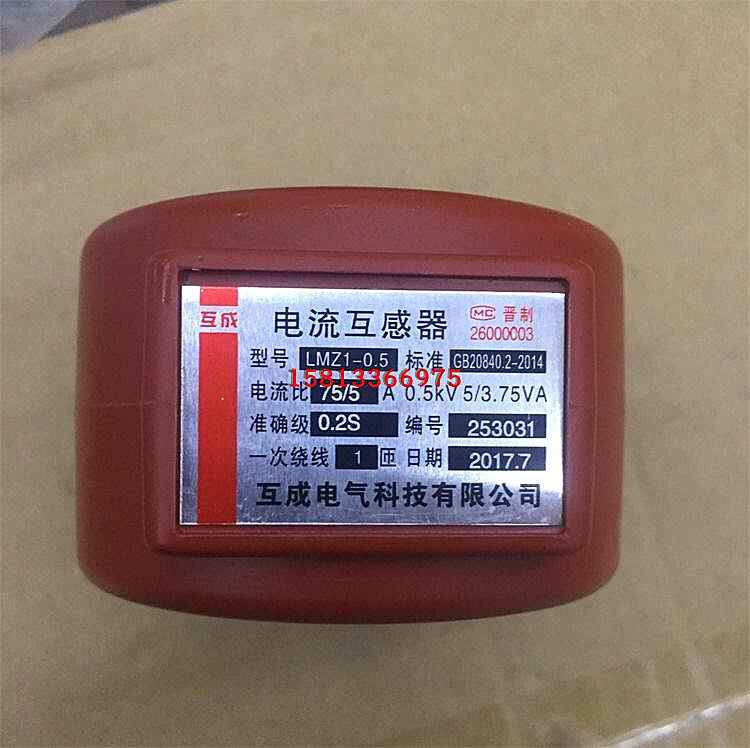

干了十几年电网计量运维，见过太多项目图省事，拿到互感器扫一眼铭牌标了0.2S就直接往柜里装，结果第三方现场校验直接翻车，轻载区间误差超标，整套计量系统拆了返工，钱花了还耽误送电，纯纯冤大头。

0.2S级不是“额定电流合格”就完事

   很多人以为0.2S级就是满负荷的时候准，这完全是误解。按国标要求，从5%到120%额定电流的全量程区间，比差、角差都得死死卡在标准限值里才算合格。

   咱们台区啥情况大家都清楚：后半夜居民用电直接回落，早上光伏还没启动，互感器长期在低电流状态下运行。不少互感器满量程测试看着没问题，低电流下铁芯直接磁化，误差“唰”一下就超了，最后算出来的线损虚高，运维人员翻遍整条线路都找不到“偷电点”，白白熬好几个通宵。

别把保护绕组当计量绕组凑合用

   多绕组互感器大家都常用，但很多人图省事，直接拿保护绕组接计量回路，这完全是乱弹琴。同一台互感器上的计量绕组和保护绕组性能是完全独立的，根本不是一回事。

   计量绕组的核心任务就是精准采电量，保障电费核算准；保护绕组的核心指标是准确限值系数，系统短路故障的时候不能提前饱和，得让继电保护正确动作。用保护绕组算电费，轻载下误差直接飘到姥姥家，最后电费算错，用户和供电公司扯不清，全是你的锅。



采购环节直接掐灭参数虚标

   现在不少厂家玩文字游戏，铭牌敢标0.2S，结果型式试验报告就只测了额定电流那一个点，其他区间全是空的。采购的时候别光看彩页吹得天花乱坠，必须让供应商把全量程的误差检测记录掏出来，还得有CNAS认可的校准文件，报告上的型号必须和你拿到手的产品一一对应。

   别等电网计量中心抽检的时候傻眼，人家是随机挑电流测试点，只要有一个点指标不达标，直接整批产品判废，到时候返工的成本比你买正品贵好几倍。

二次负载别硬怼额定最大值

   二次负载是最容易被忽略的坑。现场二次线缆拉得远，电表、采集终端还并联，总负载要是超过0.2S精度对应的额定VA值，计量精度直接往下掉。

   很多人以为铭牌上标的VA数是“可用最大值”，其实那是极限参数，真按这个值往满了带，实际运行中稍微有点线路损耗，负载直接超标，计量误差悄悄漂移，等你发现的时候，电费都错算好几个月了。

现场安装别犯低级错误

   最后现场安装这几步，全是干了几十年的老技师踩坑踩出来的经验：

   一次导体必须放在互感器窗口正中心，偏心摆着会直接引入附加测量误差，平白无故多出计量偏差；

   二次接线端子必须拧牢固，松动之后接触电阻蹭蹭涨，相当于变相加大二次负载，时间长了计量慢慢漂移，你根本找不到原因；

   户外关口的环氧浇注互感器，局放指标必须卡严，不然回南天、潮湿凝露的环境下，绝缘先出问题，后面全是大麻烦。

   到货之后别嫌麻烦，必须配合供电计量部门把现场校验做全，每一个电流点都测到位，别等送电之后出了问题再补救，那代价可就太大了。

   干计量这行，从来都是细节决定成败，关口互感器是台区贸易结算的第一道关，每一个指标卡严了，后面的电费核算、线损分析才能准，大家也不用天天熬夜找不存在的“偷电点”。
