零序电流产生的原因与排障方法

gkxxw

    零序保护是配电网中防护单相接地故障的核心保护装置，它的整定计算是否精准，直接决定了配电网能否安全、稳定、可靠运行，也是电工日常运维、故障排查必须掌握的核心知识点。

   在三相交流电力系统正常运行的状态下，三相电流处于对称平衡状态，三相电流的矢量和为零，也就是Ia+Ib+Ic=0，系统中不会产生零序电流。

   一旦电网发生单相接地故障，三相电流的平衡对称状态会被彻底打破，此时三相电流矢量和不再为零，就会产生零序电流I0（I0=Ia+Ib+Ic≠0）。零序电流的数值大小，主要受系统接地方式、电网电容电流、故障接地电阻等实际工况影响，不同运行场景下的零序电流数值也存在差异。

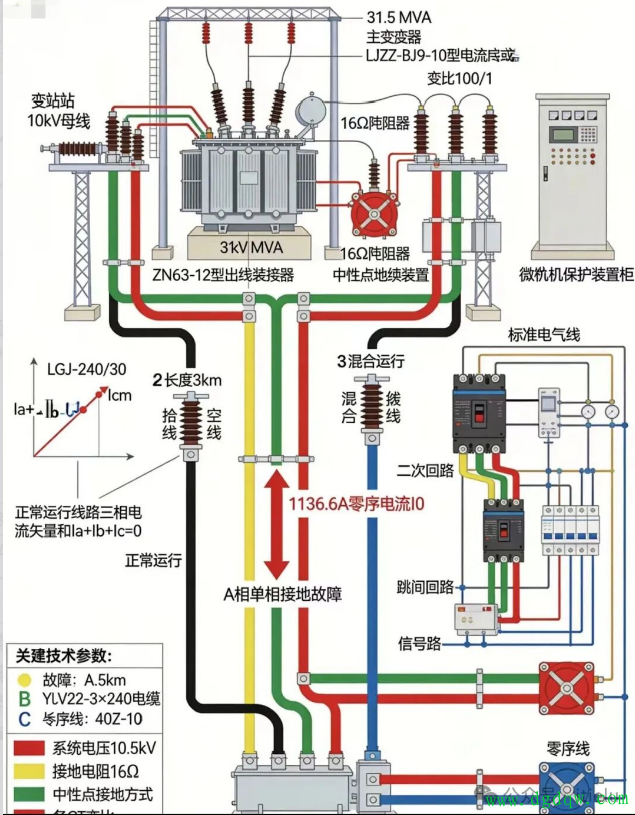

   而零序保护的核心作用，就是精准捕捉这类单相接地故障，它的工作原理简单易懂。整套保护装置依靠零序电流互感器采集信号，设备安装在电缆终端位置，将三相电缆统一穿过互感器铁芯。

零序电流怎么产生？零序保护如何动作？

file:///D:/WEMedia/LocalImg/%7B20CC70F2-A591-4909-9630-E866CC08E85E%7D.png

   电网正常运行时，三相电流对称抵消，互感器二次侧不会产生感应电动势，保护装置处于待机状态，不会触发动作。当线路出现单相接地故障、产生零序电流时，互感器会感应出与零序电流成正比的电压信号，并实时传输给保护装置。

   装置会实时对比检测电流与预设整定值，一旦检测到零序电流超出整定标准，就会立刻触发动作，根据电网运行需求，发出故障告警信号或直接跳闸断电，快速隔离故障线路，避免故障扩大，保障整个配电网的运行安全。

   正因零序保护针对性强、动作灵敏，能精准应对配电网高发的单相接地故障，才成为配电网应用最广泛、最重要的故障保护方式。

   电流互感器采集信号，设备安装在电缆终端位置，将三相电缆统一穿过互感器铁芯。电网正常运行时，三相电流对称抵消，互感器二次侧不会产生感应电动势，保护装置处于待机状态，不会触发动作。当线路出现单相接地故障、产生零序电流时，互感器会感应出与零序电流成正比的电压信号，并实时传输给保护装置。装置会实时对比检测电流与预设整定值，一旦检测到零序电流超出整定标准，就会立刻触发动作，根据电网运行需求，发出故障告警信号或直接跳闸断电，快速隔离故障线路，避免故障扩大，保障整个配电网的运行安全。正因零序保护针对性强、动作灵敏，能精准应对配电网高发的单相接地故障，才成为配电网应用最广泛、最重要的故障保护方式。
