上位机与设备的ModbusTCP通讯调试方法

gkxxw

   做工控电工多年，上位机和现场设备的ModbusTCP通讯调试是日常最频繁的工作，也是新手最容易踩坑的地方。很多人调试时遇到通讯超时、数据不准、连接失败，总找不到问题根源。其实只要按标准化四步流程操作，基本能一次性调试成功，就算出问题也能快速定位故障，今天就分享我多年现场实操的调试经验。   整套调试核心分为四步，从模拟测试到真机对接，层层排查、稳步推进，新手也能轻松上手。
   第一步：双软件模拟通讯测试（打底排查）

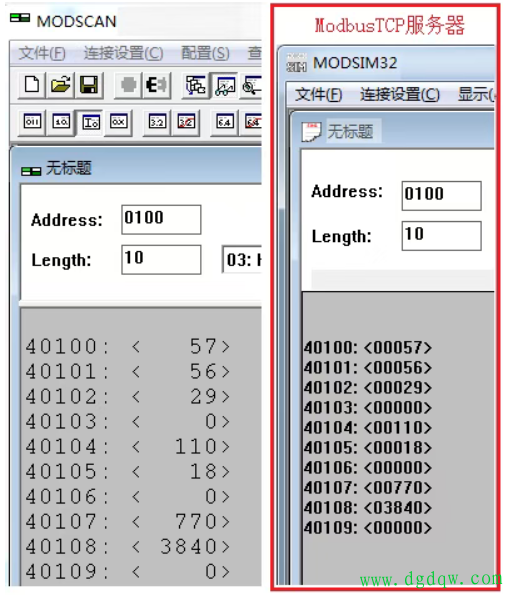

   调试先别直接连真机，优先用Modscan、Modsim两款工具做纯软件模拟测试，规避后续软硬件混淆问题。用Modscan模拟上位机，负责读取数据；Modsim模拟现场设备服务器，负责输出数据。

   严格按照设备通讯协议，在软件中配置站地址、寄存器起始地址、数据长度、03保持寄存器功能码等参数。双方核心参数必须完全一致，且Modsim的寄存器数量，一定要大于或等于Modscan的设置。模拟通讯跑通，就说明参数配置逻辑完全没问题。
   第二步：SCADA上位机对接Modsim测试
   软件模拟测试成功后，接着测试上位机SCADA软件和Modsim的通讯连接。SCADA软件参数设置可参考官方说明书，重点把控一个关键细节：Modsim的寄存器区间，必须完整覆盖SCADA配置的所有寄存器地址。
   Modsim支持随时修改Length寄存器长度，调整起来非常方便。这一步主要排查上位机软件配置、参数匹配问题，排除SCADA端设置错误导致的通讯故障。

   第三步：Modscan对接现场真实设备测试
   上位机软件测试无误后，再接入真机调试。用网线将电脑和现场设备直接连接，按照设备原厂通讯协议，在Modscan中配置好对应的寄存器地址、数量、站地址和功能码，直接读取真机数据。

   这一步是验证设备硬件、线路、本机通讯参数是否正常，能直接排除设备故障、网线接触不良、参数不匹配等硬件层面问题。
   第四步：SCADA参数核对定稿
   第三步真机通讯测试正常后，最关键的收尾步骤来了。对照Modscan和真机通讯的标准参数，逐一核对SCADA软件内的寄存器地址、数据长度等配置，发现不一致立刻修改统一。参数全部对齐后，整套ModbusTCP通讯调试就彻底完成了。
   故障排查小技巧
   现场通讯异常时，不用盲目排查。单独复测第二步、第三步即可快速定位：SCADA连Modsim异常，就是上位机软件设置问题；Modscan连真机异常，就是设备、线路或设备参数问题，精准高效、省时省力。
   两款调试工具基础设置教程
   1. 核心参数配置：统一设置站地址、寄存器起始地址、数据长度，默认使用03保持寄存器功能码，Modsim寄存器数量务必大于Modscan。
   2. 显示配置：可根据需求设置整数、浮点等数据类型，支持数值显示、数据流收发显示两种模式。

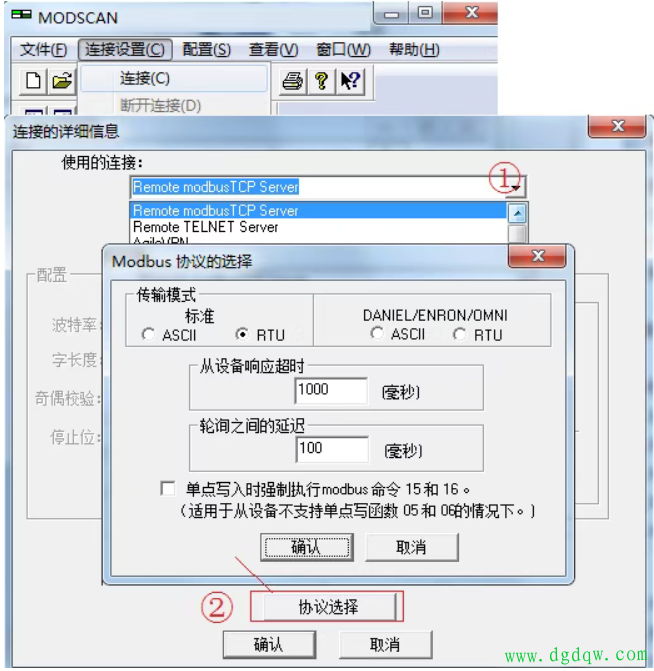

   3. 连接配置：Modsim开启Modbus/TCP服务器，默认端口502；Modscan协议默认RTU，填写本机IP即可本地联机。两款软件均支持参数保存，方便后续复用。
