入门必读：真空断路器额定短路关合与开断电流的关系

gkxxw123

　　很多刚接触电气的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。

电工


朋友，在咱们日常处理


电气


设备，尤其是真空


断路器




　　相关问题时，有两个关键参数——额定短路关合电流和额定短路开断电流，它们之间有着紧密且重要的联系，今天咱们就来好好唠唠。

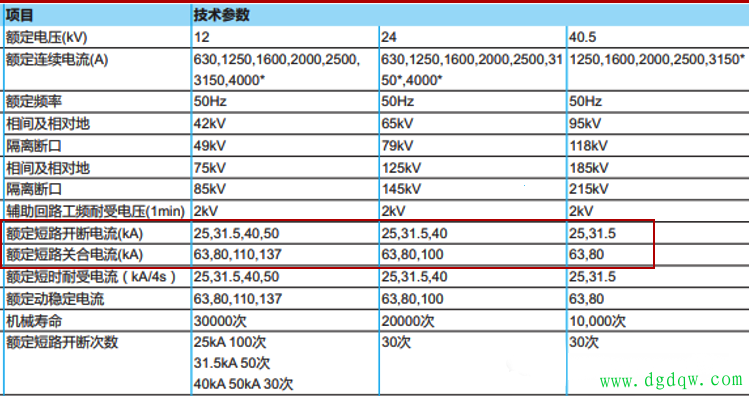

1、数值关系大揭秘

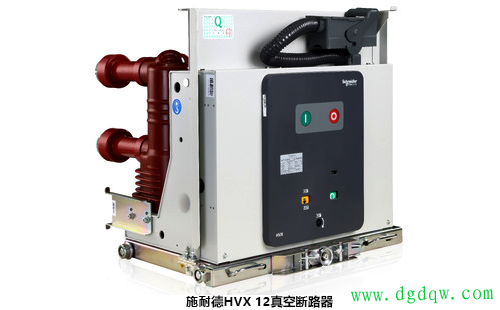

就拿HVX 12


真空断路器

　　来说，额定短路关合电流是峰值电流，它通常是额定短路开断电流（有效值）的2.5倍。这个倍数关系可不是凭空来的，它是基于系统直流时间常数为45ms的标准工况推导出来的，而且适用于50Hz频率的

电力




　　系统。这里给大家解释一下，直流时间常数（τ）表示系统在直流激励下，达到稳态响应63.2%所需要的时间，它反映了系统抵抗变化的惯性能力。

2、参数定义要清楚


1.额定短路开断电流：这是断路器能可靠开断的最大短路电流的有效值，它直接反映了断路器的灭弧能力。咱们都知道，短路时电流会很大，断路器得有足够的本事把电路切断，这个参数就是衡量它这个本事的。


2.额定短路关合电流：这是断路器合闸时能承受的短路电流首个半波的峰值，它体现的是断路器抗电动力的机械强度。想象一下，合闸瞬间，短路电流就像一股强大的冲击力，断路器得能扛得住，这个参数就是看它能不能扛。


3、关联性说明别混淆

　　额定短路关合电流和额定短路开断电流，虽然都和短路电流有关，但侧重点不一样。开断电流主要关注的是断路器在发生短路故障时，有没有足够的能力切断电路；而关合电流则更看重合闸瞬间，断路器能不能承受住那股强大的冲击。另外，额定动稳定电流和额定关合电流的数值是相等的，也都是额定开断电流的2.5倍。

4、特殊工况要留意

　　上面说的这些倍数关系，是在系统频率为50Hz、时间常数为45ms的标准工况下的情况。要是系统频率变成了60Hz，或者时间常数不是45ms，那这两个电流之间的倍数可能就得调整了。这时候，咱们就得根据实际的工况来计算，可不能死搬硬套。
