入门必读：如何理解传感器的NPN与PNP

gkxxw123

　　知识是如何理解传感器的领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

传感器

　　的过程中，我们经常会碰到一个关键问题：该传感器是属于NPN型还是PNP型？



　　是否存在既不是NPN型也非PNP型的传感器呢？答案是，在常规的分类中，传感器主要基于其输出类型被划分为NPN型和PNP型。

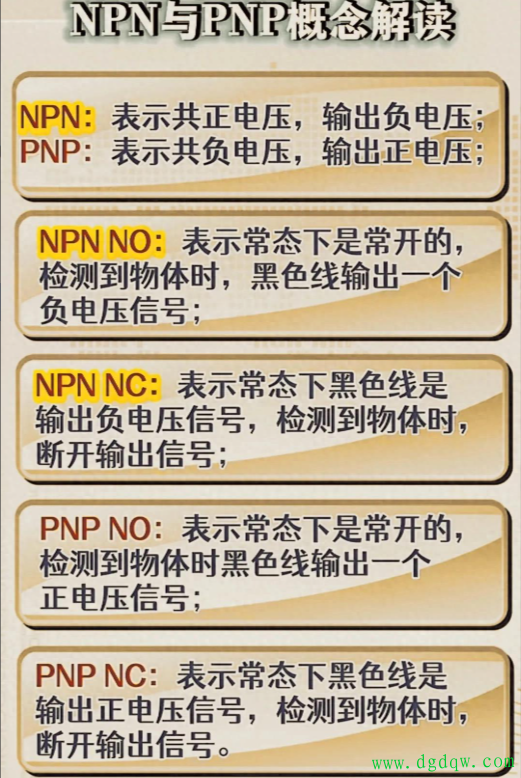

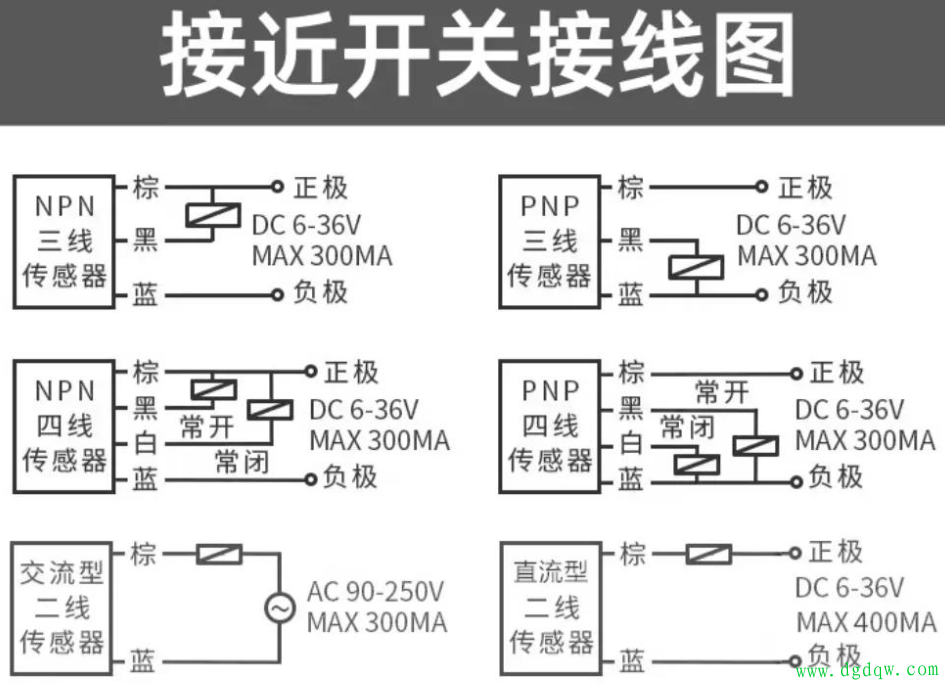

　　NPN型与PNP型传感器的核心差异在于它们的输出特性。简单来说，NPN型传感器输出的是低电平信号，而PNP型则输出高电平信号。以常见的24V供电传感器为例，NPN型传感器的输出可以视为接近0V，而PNP型的输出则接近24V。

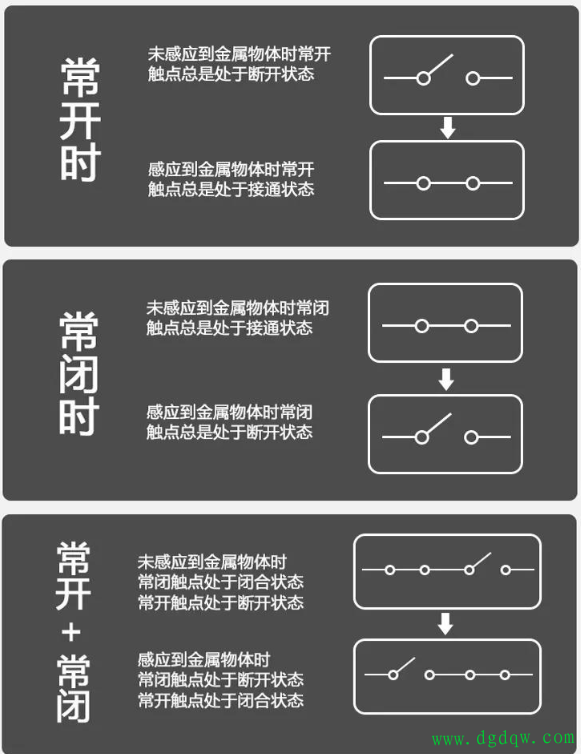

　　此外，这两种类型的传感器还分为常开（NO）和常闭（NC）两种状态，这在接近开关和光电开关中尤为明显。接近开关的常开与常闭状态，以及光电开关的亮通与暗通状态，会在物体接近或遮挡时产生相反的逻辑变化。




还有一种特殊类型的传感器是


继电器

　　型传感器，其输出信号类型取决于公共线所接的信号类型。这意味着，继电器型传感器的输出具有灵活性，能够根据外接信号的类型进行调整。
　　当传感器被用作限位或保护功能时，如果需要在NPN型和PNP型之间进行转换，可以通过添加一个继电器来实现信号的转接和替换。这种灵活性使得传感器在不同应用场景中都能发挥出最佳性能。
