入门必读：RCD动作电流怎么选？一文读懂AC型、A型、B型、F型

gkxxw123

　　说起动作电流怎么选，很多人对一文读懂感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。

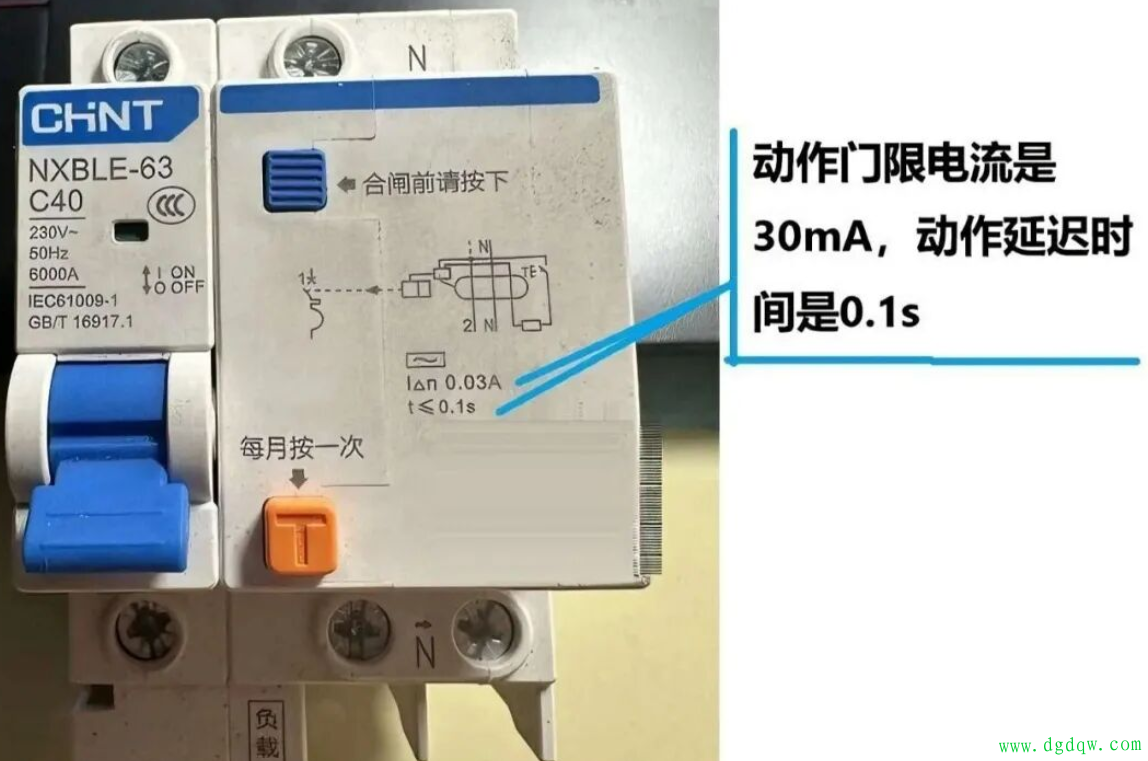

　　IΔn，说白了就是RCD的“动作门槛”。当电路中的剩余电流达到这个值，RCD必须立即动作，否则就是不合格产品。更关键的是，动作时间t是严格限定的，一旦剩余电流达到IΔn，RCD必须在0.1秒内切断电路，这是硬性标准。
　　不同场景下，IΔn的选择大有讲究。IΔn≤30mA的RCD属于高灵敏度，主要用于保护人身安全，像厨房、浴室这些容易接触到水的回路，通常会选用这种。而IΔn≤300mA的RCD则属于中灵敏度，主要用于预防火灾，因为标准规定，动作电流不超过300mA时，能有效防止因

接地




　　电弧引发的火灾。

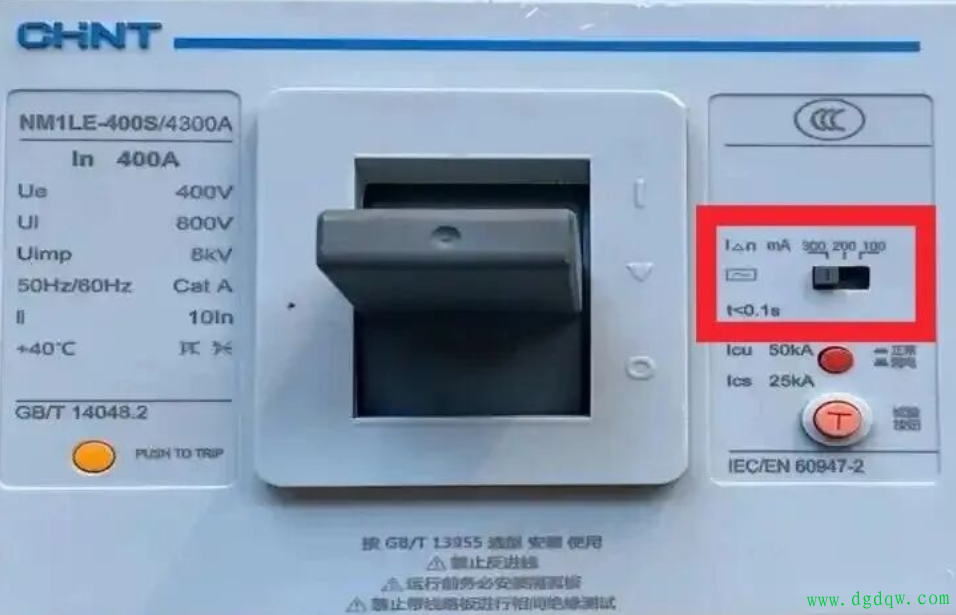

　　IΔn的设置也有讲究，有的是固定的，比如图上这种；有的则是可调的，可调的又分为分级可调和连续可调两种，购买时一定要注意区分。

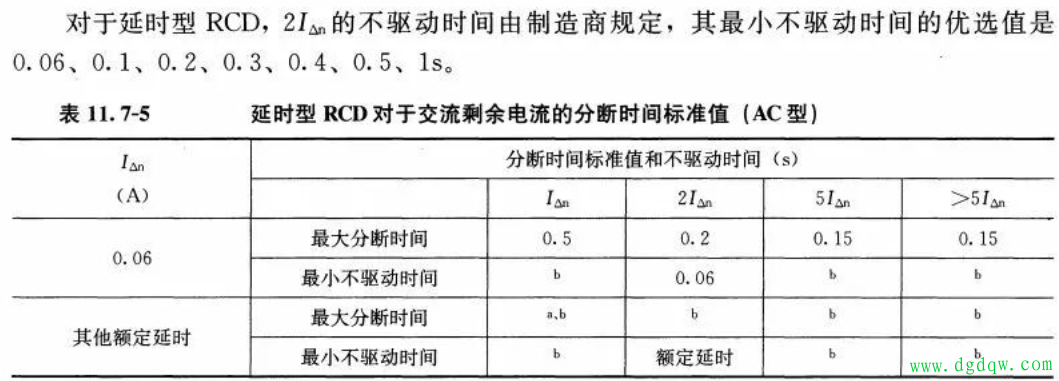

　　说到动作时间，RCD有无延时和延时两种模式。无延时是硬性要求，必须达到IΔn后立即动作；延时模式则是在达到IΔn后，延迟一段时间再动作，但延迟时间不得超过最大分断时间。下图就是AC型RCD的延时分断标准，大家可以参考。
　　有了动作电流和动作时间的灵活组合，RCD就能在切断故障电路的同时，确保供电的可靠性，这与




断路器

　　的保护原理如出一辙。比如，总开关可以设置为动作电流300mA，延时200ms；下级开关动作电流150mA，延时150ms；再下级开关动作电流30mA，无延时。
　　刚才提到的AC型，只是RCD的一种类型。AC型主要对交流剩余电流敏感。除此之外，还有A型、B型和F型。A型能同时应对交流和脉动直流；B型则更进一步，对交流、脉动直流和平滑直流都能正确动作；F型则是专为变频设备设计的，比如含有

变频器




　　的电路。

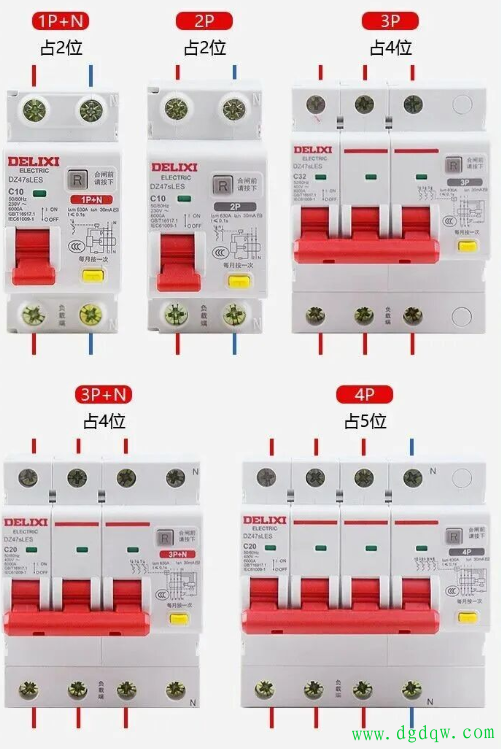

　　大家最关心的，还是RCD的接线和使用。按接线方式分，有1P+N（只断相线）、2P（断相线和N线）、3P（断三相相线）、3P+N（断三相相线和N线，但N线不断开）、4P（断三相相线和N线）等几种。这些组合，在作图和施工时经常会遇到。
　　不过，接线时有几个问题需要特别注意：
　　上图中的蓝色线是N线，也就是中性线，不是零线（零线是PEN线，根本不能接RCD）。3P+N的接线图中，N线并没有被拉出。



　　1P+N的RCD最便宜，但不安全。L线和N线不能接反，这点和墙壁开关一样。
　　2P的RCD用得最多，能同时断开L线和N线，安全性高。但它只能接单相220V电路，不能接单相380V电路。L线和N线可以互换。
　　3P的RCD适用于纯三相动力负载，比如电机或加热器，不适用于三相有N线的系统。不过，它可以接单相380V负载，比如把L1和L2接到3P RCD的任意两极，剩下的一个极空着不接。
　　3P+N的RCD在三相系统中应用最广，但N线不能断，TT系统不能用，否则有危险。
　　4P的RCD在三相系统中安全性最高，但占位多，适用于TT系统。
　　先说这么多，如果大家还有疑问，欢迎指正。
